Расчет нагрузки на торговый стеллаж: как выбрать торговые стеллажи под тяжелый товар и алкоголь

Представьте картину: пятница, вечер, полные полки дорогого алкоголя. И вдруг одна из секций начинает медленно, со стоном заваливаться набок. Бутылки скользят, бьются, элитный шотландский виски смешивается с дешевым пивом на полу, а директор магазина считает убытки, которые легко могут перевалить за сотню тысяч рублей. А все почему? Потому что при обустройстве торгового зала кто-то решил сэкономить и купил обычные «легкие» стеллажи, рассчитанные максимум на чипсы и сухарики.

Когда вы открываете магазин с тяжелым ассортиментом — будь то стеклянная тара, тяжеленные банки с тушенкой или пятилитровые канистры с жидким порошком — правила игры меняются. Здесь уже не катит принцип «выглядит аккуратно, значит выдержит». Нужен жесткий, прагматичный расчет. Давайте разберем изнанку торгового железа по винтикам, чтобы ваши полки стояли как вкопанные, даже если их забьют товаром под самый потолок.

Анатомия металла: почему толщина решает все

Начнем с базы, с самого сырья. Большинство коммерческих стеллажей делают из листовой стали. Но сталь стали рознь. На рынке полно дешевого оборудования, сделанного буквально из «фольги» — китайского или кустарного проката толщиной 0,5–0,6 мм. Для пачек с салфетками этого хватит, но под ящиками с водкой такая полка изогнется дугой уже через три дня.

Мы часто забываем, что даже внешне легкие продукты вроде свежих яблок, спелых арбузов или корнеплодов в больших деревянных поддонах создают огромную статическую нагрузку на несущие системы. По этой причине правильное Оснащение магазинов овощей и фруктов требует использования усиленного металлического профиля, ведь ящики с сезонным товаром весят не меньше, чем блоки с мясной консервацией. Тут важна повышенная жесткость основания, способного годами выдерживать сырость, постоянное перемещение тяжелой тары и небрежную работу грузчиков.

Для жестких условий эксплуатации, когда на одну секцию давят сотни килограммов, критически важны другие цифры. Смотреть нужно на два элемента: саму полку и стойку (несущий профиль).

• Полки. Толщина металла должна быть минимум 0,8 мм, а лучше — полные 1,0–1,2 мм. И дело тут не только в толщине листа, но и в геометрии. Переверните качественную полку и вы увидите снизу приваренные металлические полосы. Это ребра жесткости. У хорошего стеллажа их должно быть не меньше двух-трех на одну деталь. Причем они должны быть не просто прихвачены точечной сваркой в двух местах, а проварены по всей длине.
• Стойки (несущие элементы). Вот тут экономия вообще криминальна. Стойка держит всю конструкцию. Если она прогнется, рухнет весь ряд. Для тяжелых грузов выбирайте стойки из металла толщиной от 1,5 мм до 2,5 мм. Профиль должен иметь сложную форму — чем больше гибов (граней) у металлической трубы, тем выше ее сопротивляемость на излом. Простая прямоугольная труба держит нагрузку хуже, чем профиль со сложным восьмиугольным сечением.

Важный нюанс: Существует два типа проката — горячекатаный и холоднокатаный. Для торгового оборудования всегда ищите холоднокатаную сталь (ХК). Она намного прочнее на изгиб, у нее ровнее структура, и она не имеет внутренних микротрещин, которые могут «выстрелить» под статической нагрузкой через полгода эксплуатации.

Шаг перфорации и геометрия стойки: невидимая физика

Если вы присмотритесь к вертикальной стойке стеллажа, то увидите ряды отверстий по всей длине. Это перфорация. Она нужна, чтобы вешать полки на разной высоте. И вот тут кроется нюанс, о котором 90% новичков в ритейле даже не догадываются.

Существует два основных стандарта шага перфорации (расстояния между центрами соседних отверстий): 50 мм и 25 мм.

Стандарт 50 мм:  [ О ] ------ 50 мм ------ [ О ] (Максимальная жесткость стойки)
Стандарт 25 мм:  [ О ] -- 25 мм -- [ О ]         (Высокая гибкость настроек)

Казалось бы, шаг 25 мм намного удобнее. Можно идеально подогнать высоту полок под размер бутылок или банок, не теряя полезное пространство торгового зала. Но включите логику: чем чаще пробиты дыры в металлическом профиле, тем меньше в нем самого металла. Каждое отверстие — это точка концентрации напряжений. При экстремальных весах стойка с частым шагом 25 мм имеет гораздо больше шансов «сложиться» внутрь, если металл изначально был тонким.

Если берете шаг 25 мм ради экономии места, компенсируйте это повышенной толщиной профиля стойки (не менее 2 мм). Если товар ультра-тяжелый (например, строительная химия, лаки, краски в больших объемах), лучше остановиться на классическом, более «мясистом» шаге 50 мм.

Грамотное проектирование таких узлов закладывается еще на этапе планировки торгового зала, когда инженер подбирает элементы под специфику конкретных товарных групп. Профессиональное оснащение торговых площадок всегда балансирует между грузоподъемностью и эргономикой, так как любая перегруженная стойка снижает общую безопасность эксплуатации ряда. Специалисты просчитывают даже направления движения покупательских тележек, чтобы минимизировать риски случайных боковых ударов по несущим профилям в пиковые часы нагрузок.

Зацепы и кронштейны: как распределяется усилие

Полка не крепится к стойке напрямую. Она лежит на кронштейнах, которые вставляются в те самые отверстия перфорации. Кронштейн держится за счет специальных выступов — зацепов (или зубьев).

Вот вам маркер качества: посчитайте количество зубьев на одном кронштейне. На легких стеллажах их два. Для тяжелого товара этого мало. При сильном давлении двухзубый кронштейн начинает работать как рычаг, он просто выворачивает перфорацию стойки, деформируя металл.

Для бутылок и консервов выбирайте кронштейны минимум с 3 или 4 зацепами.

Почему это работает?

Четыре зацепа распределяют вырывающий момент по гораздо большей площади вертикального профиля. Даже если покупатель резко обопрется на край загруженной полки (а люди любят так делать), кронштейн не выскочит из пазов и не срежет края перфорации.

Кроме того, обратите внимание на наклон. Хорошие кронштейны имеют возможность установки под углом (например, 15 или 30 градусов). Для тяжелых товаров наклонные полки — это всегда дополнительный риск. Под силой тяжести товар начинает съезжать вперед, создавая колоссальную фронтальную нагрузку на ограничители и передний край кронштейна. Если используете наклон, кронштейн должен быть увеличенной толщины (от 2,5–3 мм стали).

Жесткий расчет: формула нагрузки на торговый стеллаж

Перейдем к самой ответственной части — математике. Производители часто пишут в паспорте оборудования что-то вроде: «Максимальная нагрузка на полку — 150 кг». Но бизнесмены верят этому слепо, а потом удивляются результату. В инженерном деле есть критическая разница между понятиями статическая равномерно распределенная нагрузка и точечная (сосредоточенная) нагрузка.

Если вы аккуратно расставите банки с тушенкой в один слой по всей площади — это распределенная нагрузка. А если ваш мерчандайзер бахнет тяжелую коробку с водкой строго по центру полки — это сосредоточенная точка, которая сломает систему гораздо быстрее.

Для проектирования безопасного торгового ряда используется расчет суммарной несущей способности секции стеллажа. Нам нужно понять, выдержит ли база и стойки общий вес.

Базовый инженерный расчет максимального изгибающего момента для распределенной нагрузки на одиночную полку можно представить через классическую формулу строительной механики:

Mmax = (q × L²) / 8

Где:

• Mmax — максимальный изгибающий момент (нагрузка на излом).

• q — вес товара, равномерно распределенный по полке.

• L — длина полки.

Отсюда видно, что зависимость от длины полки (L ) — квадратичная. Это значит, что если вы увеличите длину полки в два раза, то изгибающее напряжение в металле вырастет в четыре раза! Именно поэтому для тяжелых товаров никогда нельзя покупать длинные секции (например, 1,25 или 1,33 метра). Ваш выбор — укороченные секции длиной 1 метр или даже 0,66 метра. Они держат колоссальные веса просто за счет короткого плеча излома.

Давайте составим практическую таблицу-ориентир для расчета реальной, а не паспортной нагрузки на стандартную островную или пристенную секцию (высотой 2100 мм, с 5 уровнями полок).

Таблица ориентировочных нагрузок для различных типов грузов

Что такое коэффициент запаса? Если вы посчитали, что на полке будет стоять 100 кг товара, то при коэффициенте $1.3$ конструкция обязана без деформации держать $130$ кг. Это буфер на случай, если грузчики поставят товар небрежно или покупатель повиснет на конструкции.

Специфика ниш: подбираем конфигурацию под ваш бизнес

Разные тяжелые товары ведут себя на полках совершенно по-разному. Нельзя одинаково обустраивать вино-водочный отдел и зону с бытовой химией. Пройдемся по ключевым особенностям.

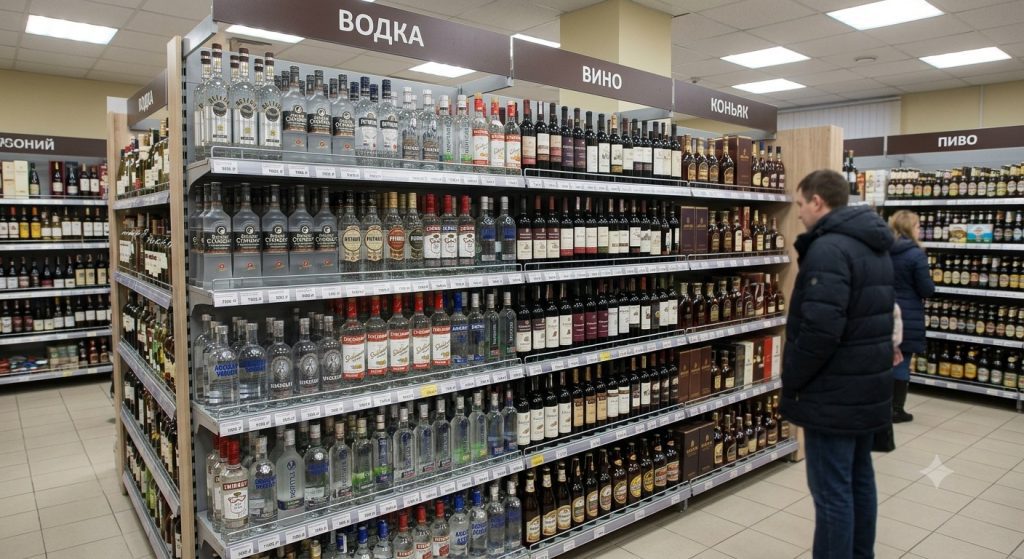

1. Магазины алкоголя (винотеки, алкомаркеты)

Главная беда здесь — хрупкость тары и постоянная ротация. Товар берут и ставят обратно постоянно.

• База стеллажа. Нижняя полка (база) должна быть максимально глубокой (500–600 мм), туда обычно уходят самые тяжелые позиции: оптовые коробки, ящики, кеги. Чем ниже центр тяжести всей секции, тем она устойчивее.
• Задняя стенка. Обязательно берите сплошную металлическую, а не сеточную. Сетка может резонировать и вибрировать при проезде груженых тележек мимо, а лишний звон бутылок в зале не нужен никому.

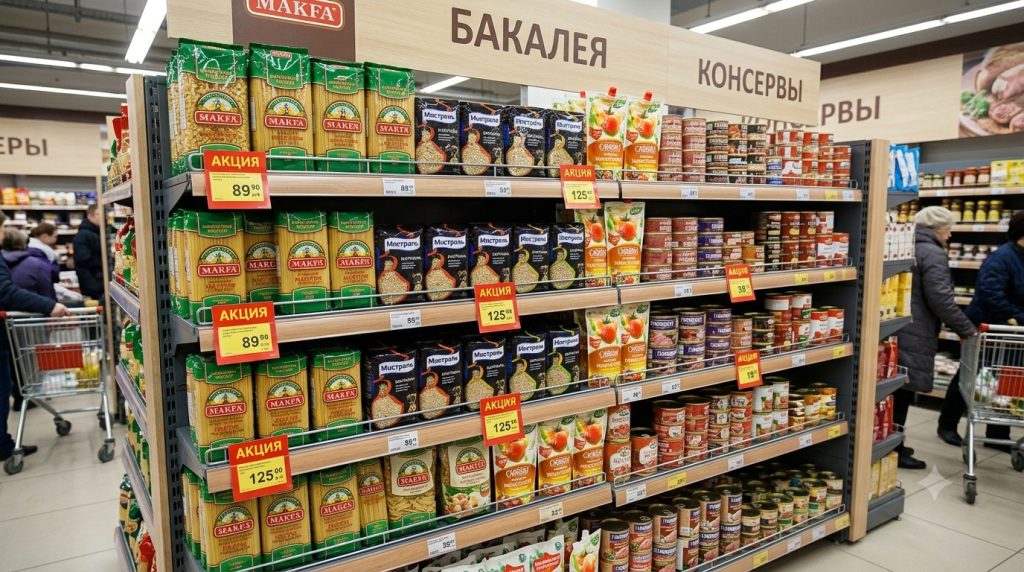

2. Продуктовый ритейл: зона консервации

Здесь правит бал максимальная плотность выкладки. Банки ставят друг на друга в два-три яруса.

• Глубина полок. Не жадничайте. Полки глубиной более 450 мм под консервы брать опасно — мерчандайзеры забьют их до самого упора, создав перегруз стойки. Лучше взять больше уровней по высоте, но сделать их уже (300–400 мм).
• Фронтальные ограничители. Обязательный элемент. Тяжелая банка, покатившаяся с полки, может нанести серьезную травму.

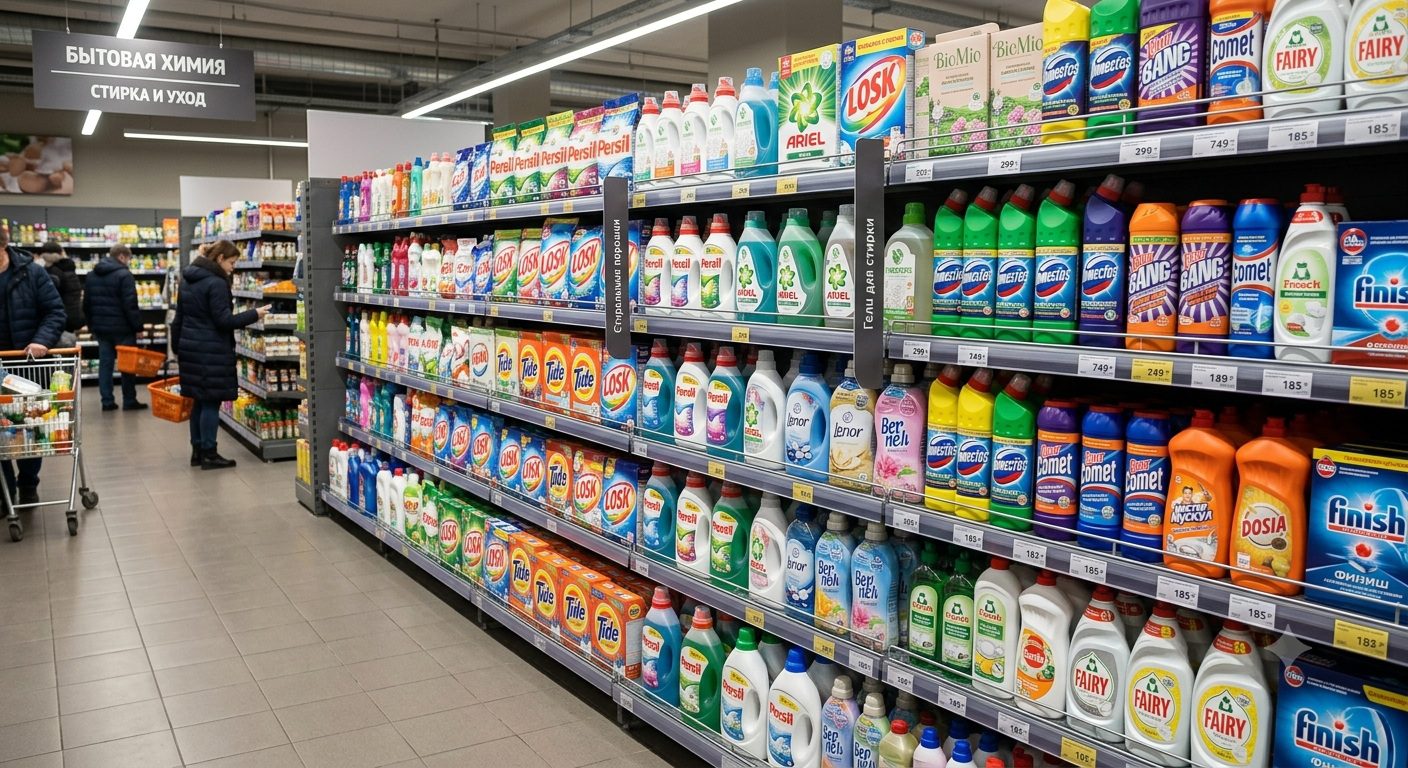

3. Бытовая химия и косметика

Тут на первый план выходит агрессивность среды. Жидкие стиральные порошки, отбеливатели, щелочные средства периодически подтекают.

• Покрытие металла. Обычная жидкая краска слезет через месяц, обнажив металл, который тут же начнет ржаветь от химии. Ищите стеллажи только с порошковым полимерным покрытием, прошедшим термообработку в печи (запекание). Оно устойчиво к кислотам, щелочам и царапинам.

Похожие жесткие эксплуатационные и санитарные стандарты применяются на профессиональных кухнях, где мебель ежедневно контактирует с горячим паром, пролитым жиром и едкими дезинфицирующими средствами. В этом плане комплексное оснащение ресторанов и пищеблоков базируется исключительно на износостойких материалах — толстой нержавеющей стали и полимерах, способных выдерживать агрессивную чистку без потери прочности конструкции.

Чек-лист перед покупкой: как проверить стеллаж «вживую»

Если вы приехали на склад поставщика или выбираете оборудование в шоу-руме, устройте железу небольшой тест-драйв. Не верьте менеджеру на слово — проверяйте руками.

• [ ] Поцарапайте краску с внутренней стороны. Если она легко сдирается ногтем или ключом от машины — покрытие копеечное, стеллаж быстро заржавеет.

• [ ] Проверьте сварные швы ребер жесткости. Переверните полку. Швы должны быть ровными, без прожогов металла и черной окалины.

• [ ] Попробуйте скрутить кронштейн руками. Возьмите его за два конца и попытайтесь силой выгнуть. Хороший кронштейн из качественной конструкционной стали толщиной 2,5 мм даже не шелохнется.

• [ ] Посмотрите на перфорацию стойки на просвет. Отверстия должны быть идеально соосными, без заусенцев и рваных краев. Рваный край — признак изношенного штампа на заводе, такой металл уже ослаблен в процессе производства.

• [ ] Уточните наличие регулируемых ножек. На неровном полу (а идеальных полов в коммерческой недвижимости почти нет) стеллаж без регулировки опор завалится под весом. Ножки должны быть с толстой шпилькой (резьба М10 или М12).

Вывод и короткая подсказка

Экономия на конструктиве торгового оборудования — это всегда отложенный штраф, который бизнес выписывает сам себе. Покупая легкие стеллажи под тяжелый ассортимент, вы рискуете не просто товаром, а безопасностью людей в зале.

Если бюджет поджимает, лучше сэкономьте на эстетике: откажитесь от дорогих брендовых цветов (черный мат, графит всегда дороже), возьмите стандартный белый или серый цвет. Но никогда, слышите, никогда не снижайте планку по толщине стали и количеству зацепов. Безопасность и монолитность конструкции окупаются тишиной и спокойствием владельца.
